Чому сталева заготовка змінює геометрію після механічної обробки

Після точіння або фрезерування деталь може відповідати кресленню, але через певний час викривитися, втратити співвісність чи змінити розмір. Особливо часто це трапляється з поковками, виливками, зварними вузлами та масивними заготовками, які до механічної обробки проходили нерівномірне нагрівання. Причина зазвичай криється не в роботі верстата, а у внутрішньому стані металу.

Звідки виникають залишкові напруження

Під час лиття, кування, штампування або зварювання різні ділянки виробу нагріваються й охолоджуються з неоднаковою швидкістю. У товстих перерізах тепло зберігається довше, тоді як кромки та тонкі стінки остигають швидше. Через це в структурі сталі формуються зони з різним розміром зерна, твердістю та рівнем внутрішніх напружень.

Поки заготовка зберігає початкову форму, ці напруження можуть не проявлятися. Але після зняття припуску їхній баланс порушується. Метал починає перерозподіляти навантаження, і вже оброблена деталь деформується. Наслідками стають повторне шліфування, перевитрата матеріалу, проблеми під час складання та ризик передчасного виходу вузла з ладу.

Як вирівнюють структуру сталі

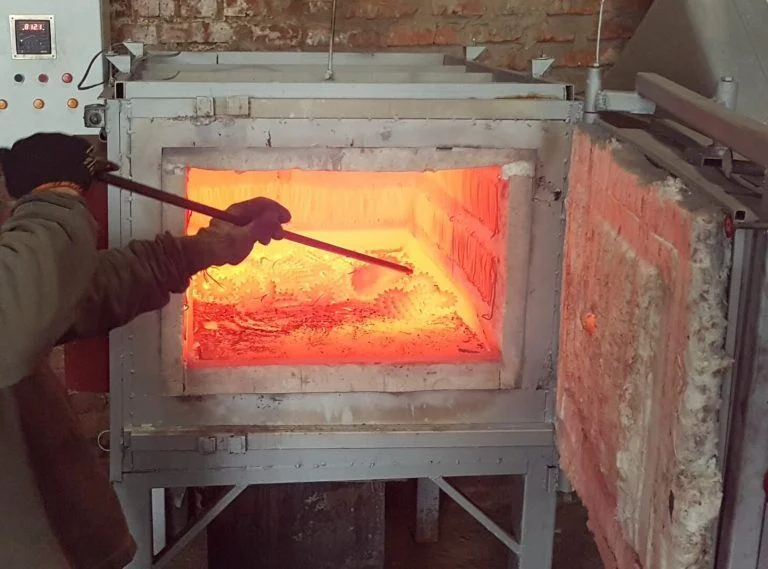

Для стабілізації заготовку нагрівають вище критичної температури, витримують до рівномірного прогрівання, а потім охолоджують на спокійному повітрі. У виробничій практиці для цього застосовується нормалізація. Такий тепловий цикл сприяє подрібненню зерна, вирівнюванню мікроструктури та зменшенню напружень, що залишилися після попередніх операцій.

Температуру не можна визначати лише за назвою марки сталі. Технолог враховує хімічний склад, масу, максимальну товщину перерізу, форму виробу та його попередню обробку. Для вуглецевих сталей нагрівання зазвичай проводять на 30–50 °C вище верхньої критичної точки. Важливо також правильно розмістити деталі в печі: щільне завантаження або перекриття потоків гарячого повітря може спричинити нерівномірний прогрів.

Коли такий режим особливо доцільний

Обробку застосовують для сталевих виливків, поковок, деталей після гарячого штампування, а також для зварних конструкцій із вираженою зоною термічного впливу. Вона корисна перед чистовим точінням, фрезеруванням і шліфуванням, якщо до геометрії виробу встановлені жорсткі допуски.

Для низки вуглецевих сталей отриманих властивостей може бути достатньо для подальшої експлуатації. В інших випадках тепловий цикл виконують як підготовчий етап перед загартуванням і відпуском. Водночас він не усуває пори, тріщини, непровари та інші дефекти металу, тому не замінює вхідний контроль заготовок.

Що потрібно вказати в технічному завданні

Виконавцю необхідні креслення, марка сталі, маса деталі, максимальний переріз і відомості про попередні операції. Якщо виріб зварний, варто зазначити тип швів і найбільш масивні ділянки. Після завершення процесу результат контролюють за твердістю, стабільністю геометрії, а для відповідальних деталей — також за мікроструктурою.

Правильно підібраний режим допомагає зробити поведінку металу передбачуваною ще до чистової обробки. Це знижує ризик викривлення, спрощує дотримання допусків і дозволяє уникнути повторного виготовлення дорогих деталей.
